Тема 10

Занятие 14

Работа 10.7

Универсальный иономер ЭВ-74. Принцип действия

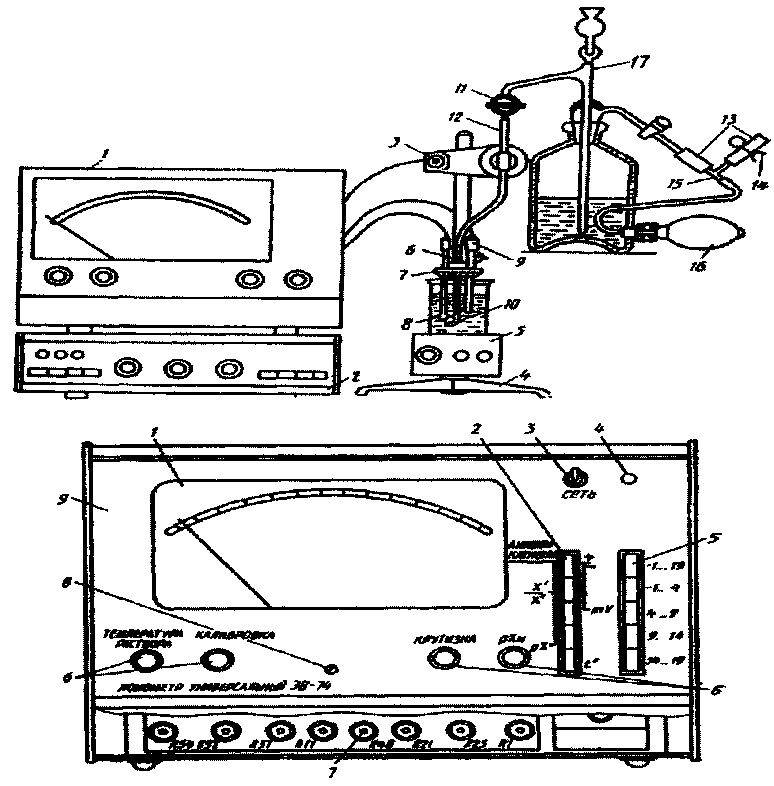

Рис. 63. Универсальный иономер ЭВ-74:

вверху - общий вид установки для потенциометрического титрования;

1 - рН-метр - милливольтметр; 2 - блок автоматического титрования; 3 - электромагнитный клапан; 4 - штатив; 5 - мешалка; 6 - втулка резиновая; 7 - держатель электродов; 8 - измерительный электрод; 9 - вспомогательный электрод; 10 - дозирующая трубка; 11 - одноходовый кран; 12 - трубка резиновая диаметром 2 мм; 13 - трубка резиновая диаметром 4,5 мм; 14 - зажим; 15 - тройник; 16 - груша; 17 - микробюретка;

внизу - схема щита управления; 1 - микроамперметр градуированный в единицах рН; 2 - переключатель вида работ; 3 - тумблер включения прибора; 4 - сигнальная лампа; 5 - переключатель диапазона измерений; 6 - резисторы установки прибора по буферному раствору; 7 - подстроечный потенциометр; 8 - установка стрелки микроамперметра на нуль; 9 - корпус прибора.

Универсальный иономер ЭВ-74 (рис. 63) в комплекте с ионселективными электродами предназначен для определения концентрации одно- и двухзарядных анионов и катионов (величины рХ) в водных растворах, а также для измерения ЭДС и электродных потенциалов в этих же растворах.

Для измерения ЭДС используется компенсационный метод. Значение рХ контролируемого раствора определяется измерением ЭДС.

На шкале прибора имеются следующие оцифровки: «-1-19» для измерения в широком диапазоне и «0-5» для измерения в узких диапазонах (показания прибора суммируются со значением, соответствующим началу диапазона). Для удобства диапазон «-1-4» имеет дополнительную оцифровку.

Для установки температуры измеряемого раствора имеется оцифровка «0-100».

К органам оперативного управления относятся: тумблер «Сеть», ручки переменных резисторов «Калибровка», «Крутизна», «рХи» и «Температура раствора».

На панели прибора имеется 5 кнопок выбора рода работы:

«Анионы / Катионы (+/-)», «ХI / Хll», «mV», «рХ», «t°».

Кнопка «Анионы / Катионы (+/-)» позволяет производить измерение активности анионов или положительных потенциалов в отжатом и катионов или отрицательных потенциалов в нажатом положениях.

Кнопка «ХI / Хll» измерения активности одновалентных или двухвалентных ионов должна находиться соответственно в отжатом или нажатом положениях.

Кнопки с зависимой фиксацией «mV», «рХ», «t°» позволяют включить прибор в режим милливольтметра «mV», иономера «рХ» или установки температуры раствора при ручной термокомпенсации «t°».

Резисторы «Калибровка», «Крутизна», «рХи» служат для оперативной настройки прибора на данную электродную систему.

Органы оперативного управления и оцифровка универсального иономера ЭВ-74
