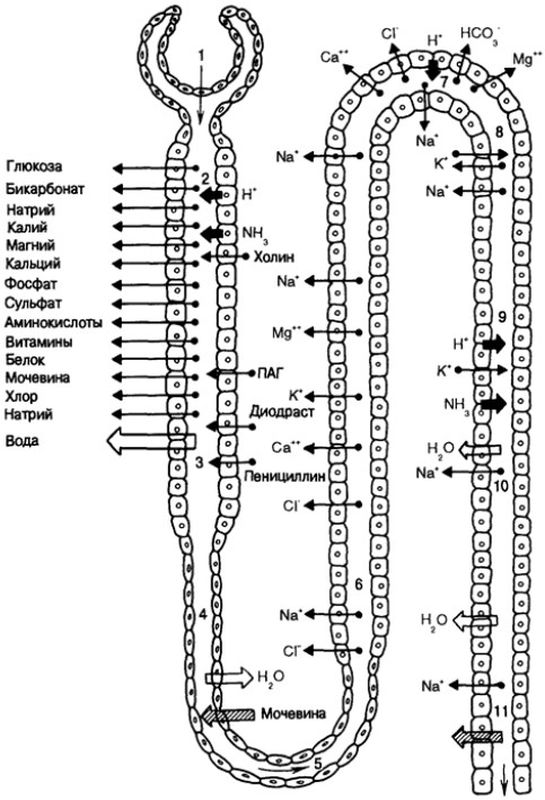

Рисунок 51 – Реабсорбция и секреция электролитов и неэлектролитов в нефроне (по Наточину Ю.В., 2000 г.):
1 - клубочек;  2 – проксимальный извитой каналец; 3 – проксимальный прямой каналец; 4 – тонкое нисходящее колено петли Генле; 5 – изгиб петли Генле; 6 – толстое восходящее колено петли Генле;  7 – дистальный извитой каналец; 8 – связующий отдел; 9 – собирательная трубка наружного мозгового вещества;  10, 11 – собирательная трубка внутреннего мозгового вещества. Стрелка из просвета канальца – реабсорбция, в просвет канальца – секреция (Динниц Е.Д., 2004)
