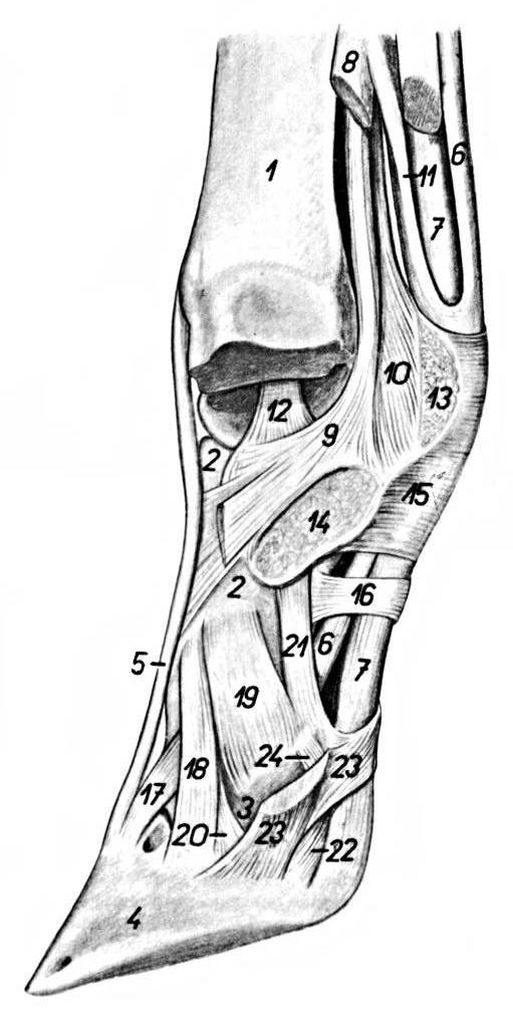

Рисунок 8 – Связки третьего пальца левой грудной конечности крупного
рогатого скота – латеральная сторона. Видны пространства между пальцами после удаления IV пальца и капсулы сустава:
1 – III и IV пястные кости; 2 – первая фаланга III пальца; 3 – вторая фаланга III пальца; 4 – третья фаланга III пальца; 5 – общий пальцевый разгибатель; 6 – поверхностный пальцевый сгибатель; 7 – глубокий пальцевый сгибатель; 8, 9, 10, 11 – межкостная мышца; 8 – коллатеральная ветвь; 9 – межпальцевая ветвь; 10 – ветвь к сезамовидной кости;
11 – ветвь к сгибателю; 12 – боковая межпальцевая связка пястно-фалангового сустава; 13 – межсезамовидная межпальцевая связка; 14 – проксимальная межпальцевая связка; 15 – поверхностная поперечная пястная связка; 16 – кольцевая связка фиброзного влагалища пальца; 17 – дорсальная связка пальца; 18 – боковая общая межпальцевая связка; 19 – межпальцевая боковая связка проксимального межфалангового сустава; 20 – межпальцевая боковая связка дистального межфалангового сустава; 21 – пальмарная связка проксимального межфалангового сустава; 22 – волярная связка сезамовидной кости третьей фаланги; 23 – дистальная межпальцевая связка; 24 – межпальцевая боковая связка сезамовидной кости
|
